Niektóre rejestratory czasu pracy są urządzeniami sieciowymi działającymi w sieciach TCP/IP. Wymagają one prawidłowej konfiguracji sieciowej przez osobę obeznaną z zagadnieniami topologii sieci informatycznych.
Poniższe informacje zawierają podstawowe informacje na ten temat pomocne dla osób bez takowej wiedzy.
Ogólne zasady współpracy urządzeń sieciowych
1. Każde urządzenie sieciowe w sieci lokalnej posiada swój własny adres IP w postaci xxx.xxx.xxx.xxx
(np: 192.168.000.001)
2. Adres IP może być zapisany zarówno w postaci 192.168.000.001 jak i w postaci 192.168.0.1
3. Aby urządzenia były dla siebie dostępne w sieci lokalnej to pierwsze trzy bloki cyfr ich adresów IP xxx.xxx.xxx.xxx muszą być takie same i równocześnie czwarty blok xxx.xxx.xxx.xxx musi być dla każdego urządzenia unikalny, przykłady:
- urządzenia o adresach IP 192.168.0.1 i 192.168.0.2 będą dla siebie dostępne
- urządzenia o adresach IP 192.168.0.1 i 192.168.1.2 nie będą dla siebie dostępne
- urządzenia o adresach IP 192.168.0.1 i 192.168.0.1 będą dla siebie dostępne (konflikt identycznych adresów IP)
4. Urządzenia sieciowe muszą być podłączane kablem do komputera poprzez switch/router a nie bezpośrednio. Połączenie bezpośrednie jest możliwe ale wymaga innego rodzaju kabla sieciowego niż ten dostępny powszechnie w sprzedaży.
Sprawdzanie adresów IP
1. Należy sprawdzić jaki adres IP posiada karta sieciowa komputera używana do łączenia się z siecią.

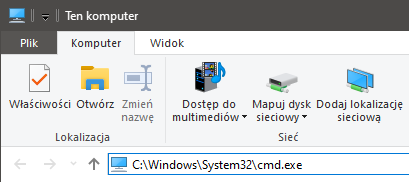

W tym celu uruchom wiersz poleceń - program w lokalizacji C:\Windows\System32\cmd.exe

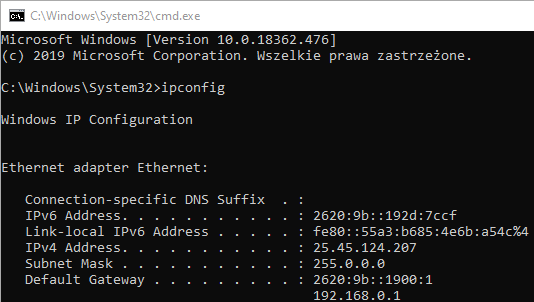

Następnie w oknie uruchomionego programu dopisz polecenie: ipconfig i naciśnij Enter:
Otrzymałeś informację, że:
Adres IP twojej karty sieciowej to 25.45.124.207
Maska podsieci (Subnet Mask) to 255.0.0.0
Brama domyślna (Default Gateway) to 192.168.0.1
Modyfikacja adresów IP
Należy teraz w menu urządzenia sieciowego które chcesz podłączyć do sieci, należy zmodyfikować jego dane sieciowe na takie same jak powyżej odczytane, pamiętając o zmianie czwartego bloku adresu IP na inny.
Kontrola poprawności konfiguracji sieci
Aby sprawdzić czy ustawienia sieciowe zostały poprawnie ustawione, uruchom wiersz poleceń - program z lokalizacji

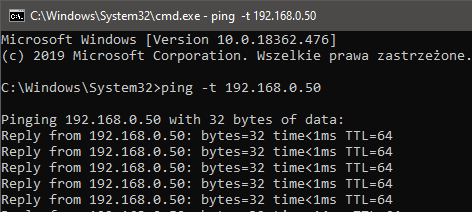

C:\Windows\System32\cmd.exe a następnie w oknie programu wpisz polecenie: ping -t xxx.xxx.xxx.xxx i naciśnij Enter (jako wartość xxx.xxx.xxx.xxx podaj adres IP rejestratora), przykład:
W odpowiedzi otrzymasz informację jak powyżej: Odpowiedź z podanego adresu IP w czasie <1 ms.
Jeżeli nie otrzymujesz takiej odpowiedzi, oznacza to że ustawienia sieciowe nie są skonfigurowane poprawnie lub brakuje fizycznej łączności pomiędzy urządzeniami.
Podłączanie do komputera urządzenia z innej lokalizacji poprzez internet
Jak każde urządzenie sieciowe, także rejestratory czasu pracy mogą być dostępne przez sieć internet z każdej lokalizacji na całym świecie, podstawowe zasady takiej konfiguracji:
1. Na routerze/modemie posiadającym zewnętrzny adres IP muszą być ustawione przekierowania portów na numery portów rejestratorów i na ich adresy IP w lokalnej sieci.
2. Każdy rejestrator musi mieć inny adres IP i inny numer port
3. Jeżeli sieć LAN nie posiada stałego adresu IP zewnętrznego, należy:
- użyć modemu/routera z obsługą dynamicznego adresu DNS (DDNS)
- użyć komputera w sieci LAN z zainstalowanym klientem dostawcy usługi DDNS
